Призначення та принцип роботи
Установка надзвукового активованого електродугового напилення: ергономічна двохдротова головка • інтегрована камера каталітичного згоряння • робочий газ: стиснене повітря з добавкою пропану (метану)
PL-S-TWAS-15 — надзвукова система активованого електродугового напилення двома дротами, призначена для формування щільних покриттів (пористість <2 об.%) із високою адгезією (>40 МПа) та високими експлуатаційними характеристиками. Для нанесення покриттів використовують компактні дроти (вуглецеві та нержавіючі сталі, сплави на основі нікелю, міді, титану, алюмінію, молібдену тощо), а також металопорошкові дроти, що складаються з металевої оболонки з металокерамічним та/або карбідовмісним наповнювачем. У якості робочого газу використовується стиснене повітря з добавками горючого газу (метану, пропану, синтез-газу і т.п.).

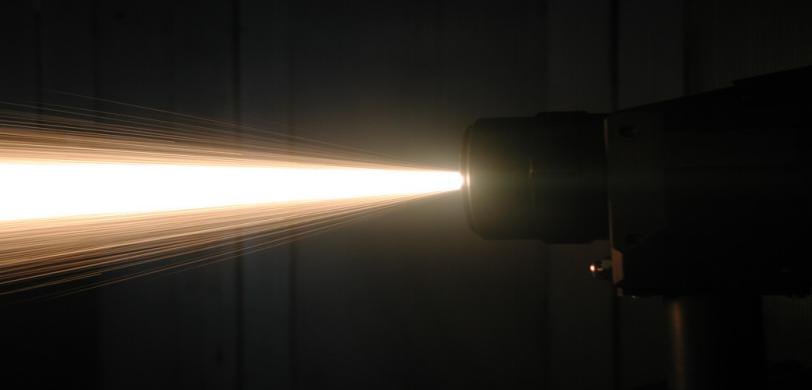

Установка реалізує процес електродугового розпилення з використанням високошвидкісного газового струменя, що формується в компактній камері згоряння головки для напилення внаслідок каталітично стабілізованого спалювання суміші стисненого повітря з горючим газом. Це забезпечує ефективне диспергування, прискорення та транспортування розплавлених частинок напилюваного матеріалу, сприяючи формуванню покриттів із підвищеною щільністю, високою продуктивністю і зниженою окисленістю.
Основні показники процесу
| Основні показники процесу | Значення |
|---|---|
| Температура часток, K | >2000 |
| Швидкість струменю, м/с | >1000 |
| Швидкість частинок напилюваного матеріалу, м/с | >350 |
| Максимальна продуктивність напилення, кг/годину | 8-18 |
| Коефіцієнт використання матеріалу (дроту) | 0.7-0.9 |

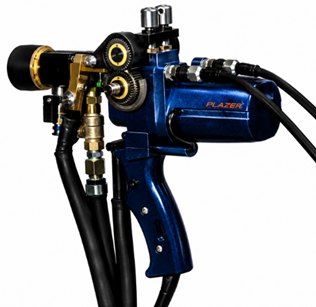

Конструкція розпилювальної головки

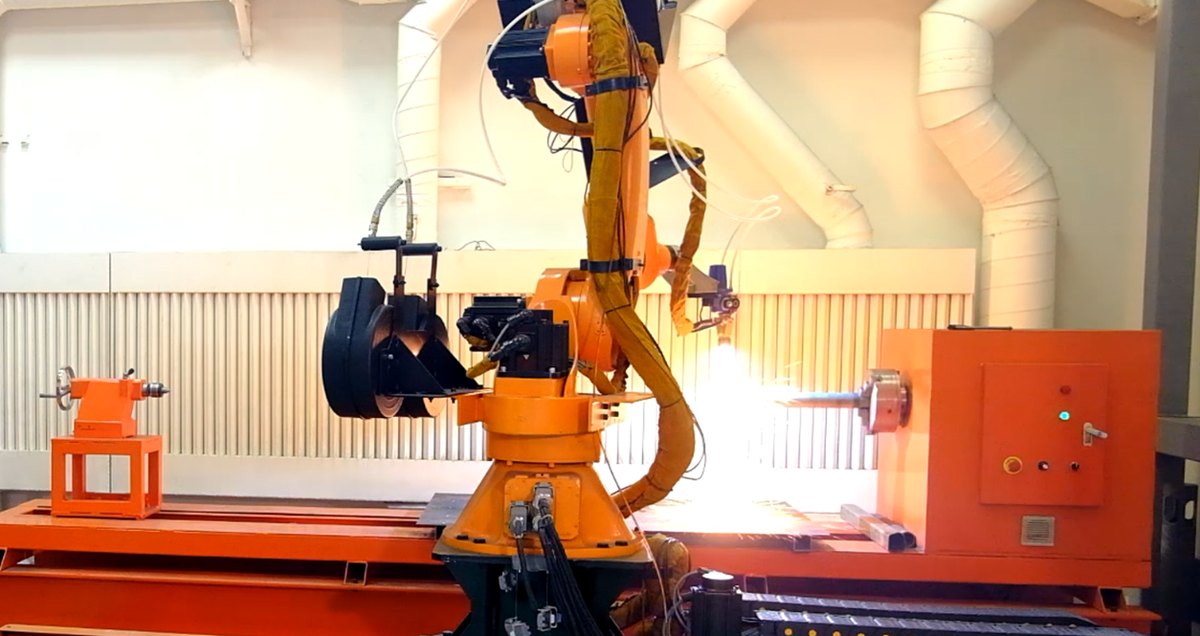

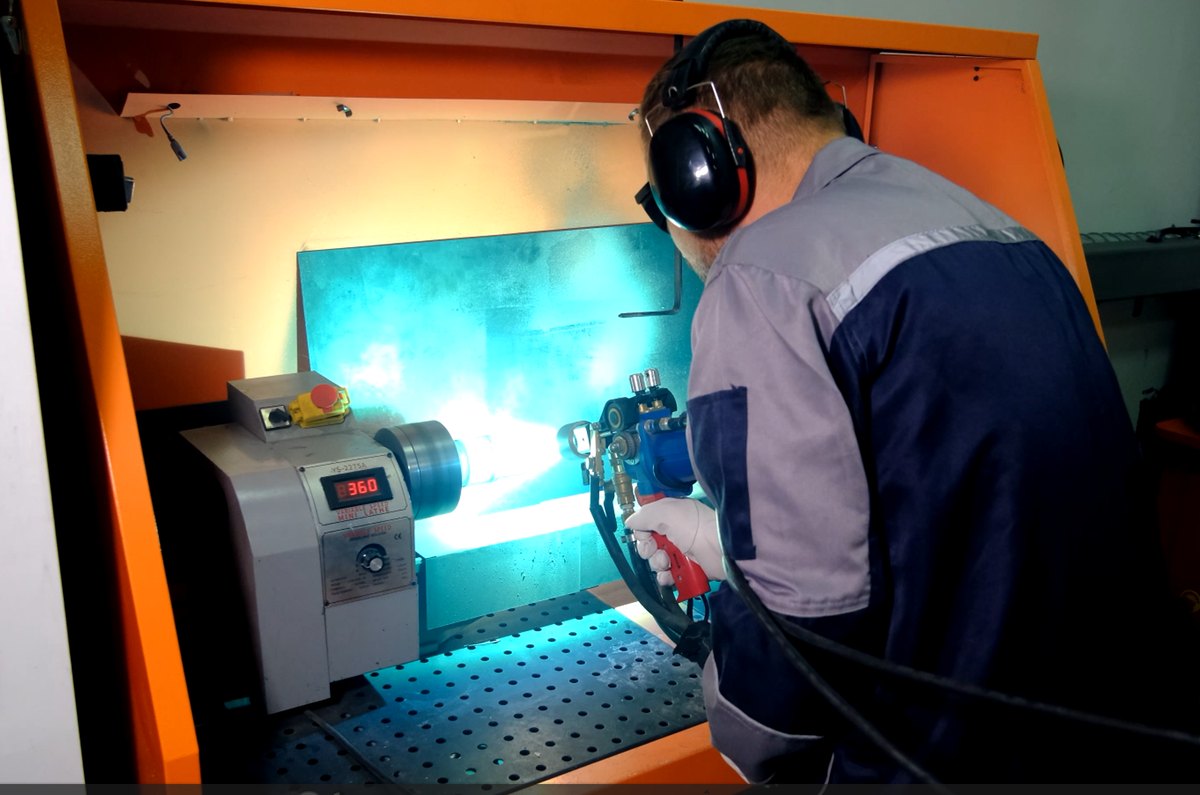

Конструкція розпилювальної головки-пістолета передбачає інтегровану компактну камеру згоряння з оригінальним високотемпературним керамічним каталізатором, який забезпечує інтенсивну активацію продуктів згоряння, прискорення високотемпературного газового потоку до надзвукових швидкостей та ефективне диспергування розплавлених частинок. Така ергономічна конструкція дозволяє поєднати високі швидкості напилення, характерні для стаціонарних високошвидкісних систем, із компактними розмірами та невеликою масою головки (пістолета) для надзвукового напилення. Завдяки цьому установка може використовуватися як у ручному режимі, так і в складі механізованих, координатних або роботизованих комплексів, забезпечуючи високу якість покриттів на деталях практично будь-якої форми та габаритів.
Специфікація установки PL-S-TWAS-15
| Одиниці установки | Кількість, шт. |
|---|---|
| Основні: | |
| Головка для надзвукового електродугового напилення з механізмом подачі дроту | 1 |

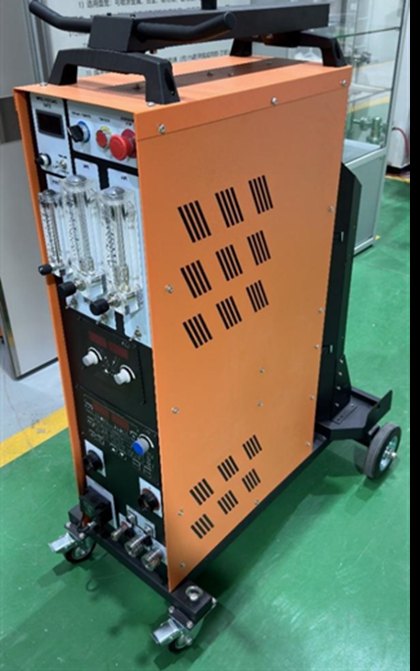

| Інтегрований технологічний моноблок: живлення • керування • газопідготовка • подача дроту | 1 |
| Котушкотримач для дроту | 1 |
| Комплект шлангів із з'єднувальними муфтами | 1 |
| Комплект запасних частин та інструментів | 1 |
| Інструкція з експлуатації | 1 |
| Допоміжні опції (по узгодженню з замовником): | |
| 1. Камера напилення з маніпулятором з числовим програмним управлінням, або роботизований комплекс у ізольовану боксі) | — |
| 2. Маніпулятор виробу (одноосьовий або двохосьовий обертач) | — |
| 3. Компресор для повітря | — |
| 4. Рампа з балонами для горючого газу | — |
Основні технічні характеристики установки PLAZER S TWAS 15
| Параметр | Значення |
|---|---|
| Напруга трифазної мережі змінного струму частотою 50 Гц, В | 380 (−10…+5 %) |
| Робочий струм дуги, А | 50-400 |
| Робоча напруга дуги, В | 25-45 |
| Споживана електрична потужність, кВт, не більше | 20 |
| Тиск повітря, МПа | 0,5–0,8 |
| Витрата повітря, л/хв | ≥2000 |
| Тиск горючого газу, МПа | 0,5-0,6 |
| Витрата горючого газу, л/хв | 10-50 |
| Діаметр дроту, мм | 1,4–2 |
| Тип охолодження головки | повітряне |
| Габаритні розміри моноблока (Д×Ш×В) для забезпечення електроживлення, підготовки газу, керування та контролю процесу, мм, не більше | 840 × 505 × 1150 |
| Габаритні розміри головки для надзвукового електродугового напилення з механізмом подачі дроту (Д×Ш×В), мм, не більше | 350 × 110 × 280 |
